2024-12-11

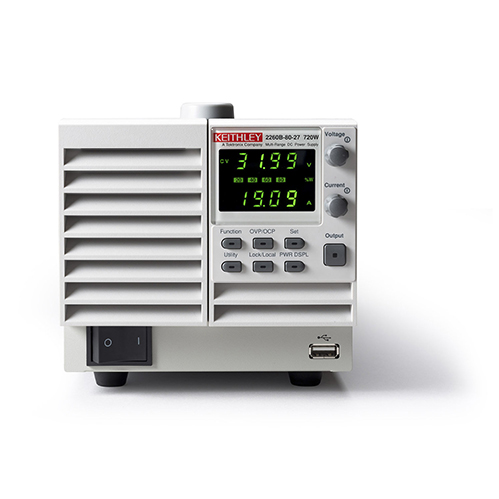

泰克Series 2260B可编程DC电源提供360W、720W和1080W三种版本，支持30V至800V电压和高达108A的电流输出。该系列电源具有可编程电压/电流上升/下降时间、恒流优先模式、可编程内部电阻及模拟控制接口等功能，广泛应用于研究设计、质量控制和生产测试等领域。
1、产品概述：
- Series 2260B：泰克公司推出的可编程直流（DC）电源系列，提供360W、720W和1080W三种功率版本，支持高达800V的电压和108A的电流输出。
- 应用领域：广泛应用于环境测试、压力测试、加速使用寿命测试、LED和高功率器件测试、汽车测试、电池研究和测试以及生产测试等多个领域。
2、主要特性：
- 可编程电压/电流上升时间和下降时间：防止涌入电流损坏低阻抗负载，保护设备安全。
- 恒流优先模式：在为LED供电时减少电压和电流过冲，提供更稳定的电源输出。
- 可编程内部电阻：仿真电池输出特性，模拟真实供电条件，满足复杂测试需求。
- 多接口选择：提供模拟控制接口、USB接口、LAN接口，以及可选配的GPIB接口，实现灵活自动控制。
3、功率与电压/电流规格：
- 360W版本：提供30V/36A、80V/13.5A、250V/4.5A、800V/1.44A等多种输出组合。
- 720W版本：支持30V/72A、80V/27A、250V/9A、800V/2.88A等规格。
- 1080W版本：涵盖30V/108A、80V/40.5A、250V/13.5A、800V/4.32A等输出选项。
4、控制功能：
- 电压转换速率控制：800V电源的电压上升时间可从0.1V/s调整至1600V/s，实现精确控制。
- 电流转换速率控制：如Model 2260B-30-108的输出电流上升时间可从0.001A/s调整至216A/s。
5、仿真电池输出：
- 内部电阻可调：Series 2260B电源的内部电阻可高达555W，模拟各种电池化学特性和负载条件。
- 实际应用：如Model 2260B-80-13电源可仿真10V电池在不同内部电阻下的输出特性。
6、自动测试系统集成：
- USB、LAN接口支持：便于在任何自动测试系统中集成，提高测试效率。
- 快速放电功能：迅速耗散输出电压，缩短测试时间。
- 负载变化快速跳变恢复时间：提供1ms的快速响应，满足高动态测试需求。
7、波形创建与信号仿真：
- 内部测试序列模式：允许按设定输出一系列电压点，并设置不同驻留时间，用于测试DUT在不同电压下的性能。
- 模拟输入控制：通过电压或电阻输入创建复杂的DC电源信号，仿真实际工作环境中的电压波动和噪声。
8、附件与服务：
- 提供多种附件：包括测试线束、USB电缆、电源线等，满足不同测试需求。
- 延长保修与校准服务：提供三年质保及可选的延长保修和校准计划，确保设备长期稳定运行。
9、技术规格：
- 纹波和噪声：在20MHz噪声带宽下，CVp-p纹波和噪声范围从60mV至200mV不等。
- 编程精度与读数精度：电压和电流的编程精度均达到0.1%+，读数精度同样高达0.1%+。
- 响应时间：上升时间和下降时间根据型号和负载条件有所不同，但均提供快速响应能力。
10、安全与环境适应性：
- 安全认证：满足欧盟低压指令和电磁兼容指令要求，确保设备安全可靠。
- 环境适应性：工作温度范围0°C至50°C，相对湿度20%至85%，适合多种测试环境。
Series 2260B可编程DC电源以其广泛的电压和电流输出范围、高度的可编程性和灵活性、以及出色的仿真能力和自动测试系统集成能力，成为电子测试和研发领域的好的选择。无论是对于简单的电源测试还是复杂的系统级验证，Series 2260B都能提供稳定可靠的电源支持，满足用户的多样化需求。
