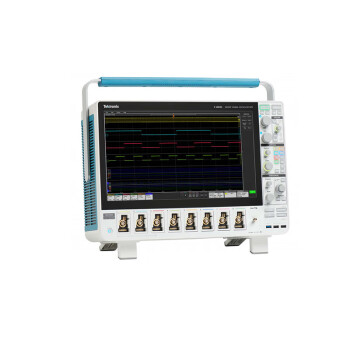

TEKTRONIX泰克MSO56B示波器是一款功能强大的混合信号示波器，具备500MHz（也有说法为350MHz\~2GHz）的宽带宽和最高6.25GS/s的采样速率。它配备了6个模拟通道和最多48个数字通道（可选），支持同时捕获和分析模拟、数字信号。MSO56B示波器还内置了多种分析工具和选项，如频谱分析、协议分析、眼图分析等，为工程师提供了全面的信号分析解决方案。以下是对MSO56B示波器触发功能的详细介绍：

一、触发功能概述

触发功能是指示波器根据设定的触发条件，从连续输入的信号中选择特定事件的信号片段进行显示的功能。在MSO56B示波器中，触发功能是实现波形稳定、准确测量的关键。通过合理设置触发条件，用户可以有效地捕捉到感兴趣的信号部分，排除干扰信号，提高测量的可靠性和精度。

二、触发类型

1、边沿触发：

边沿触发是最基本的触发类型，适用于周期性信号的测量。它能够捕捉到信号的上升沿或下降沿，从而稳定地显示信号的波形。

  在MSO56B示波器中，用户可以根据需要设置触发的边沿类型（上升沿或下降沿）、触发电平以及触发后的延迟时间等参数。

2、脉冲宽度触发：

  脉冲宽度触发适用于脉冲信号的测量。它能够根据脉冲的宽度来设置触发条件，从而捕捉到特定宽度的脉冲信号。

  在MSO56B示波器中，用户可以设置脉冲宽度的阈值以及触发后的延迟时间等参数，以实现精确的脉冲宽度测量。

3、斜率触发：

  斜率触发适用于快速变化的信号。它能够根据信号的斜率变化来设置触发条件，从而捕捉到信号斜率变化的特定时刻。

  在MSO56B示波器中，用户可以设置斜率的阈值（正斜率或负斜率）以及触发后的延迟时间等参数，以实现对快速变化信号的准确捕获。

4、视频触发：

  视频触发适用于视频信号的测量。它能够根据视频信号的特定帧或图像内容来设置触发条件，从而捕捉到特定的视频信号片段。

  在MSO56B示波器中，用户可以设置视频触发的类型（如场触发、行触发等）以及触发后的延迟时间等参数，以实现对视频信号的精确测量。

此外，MSO56B示波器还支持其他触发类型，如逻辑触发、窗口触发等，以满足不同应用场景的需求。

三、触发设置与优化

为了充分发挥MSO56B示波器的触发功能，用户需要进行合理的触发设置与优化。以下是一些关键的触发设置与优化技巧：

1、选择合适的触发源：

  触发源是指示波器用来触发波形的信号源。泰克MSO56B示波器支持多种触发源，如内部触发、外部触发等。用户应根据被测信号的特点选择合适的触发源。

2、设置合理的触发电平：

  触发电平是指触发信号的阈值。合理的触发电平设置能够有效地减少噪声干扰，避免误触发。用户应根据被测信号的幅度和噪声水平来设置触发电平。

3、选择合适的触发耦合方式：

  触发耦合方式是指触发信号的耦合方式。MSO56B示波器支持AC耦合、DC耦合和高阻抗耦合等多种耦合方式。用户应根据被测信号的特性和测量需求选择合适的耦合方式。

  AC耦合可以过滤掉直流成分，避免直流漂移带来的影响；DC耦合能够捕捉到信号的直流成分；高阻抗耦合适用于高频信号的测量，避免探头对信号的影响。

4、调整触发延迟：

  触发延迟是指触发信号到达示波器后，示波器开始显示波形之前的延迟时间。用户可以通过调整触发延迟来优化波形的显示位置，使波形更加稳定、清晰。

5、使用自动触发功能：

  MSO56B示波器支持自动触发功能，能够根据被测信号的特性自动调整触发条件，实现波形的稳定显示。在复杂信号环境中，使用自动触发功能可以大大提高测量的效率和精度。

6、优化采样率与时基设置：

  采样率是指示波器每秒钟采集的样本数量，它决定了波形细节的记录程度。更高的采样率能够捕捉到更快的信号变化，实现更高的测量精度。用户应根据被测信号的频率和特性来选择合适的采样率。

  时基设置决定了示波器显示波形的时间跨度。合理的时基设置可以使波形更加清晰、易于观察。用户应根据被测信号的周期和特性来选择合适的时基设置。

四、触发功能的应用场景

1、数字电路设计与调试：

  在数字电路设计与调试中，MSO56B示波器可以用来测量数字电路中的电压脉冲、噪声水平以及信号完整性等参数。通过选择合适的触发类型和触发条件，用户可以准确地捕获到数字电路中的特定信号片段，从而实现对数字电路的精确调试和优化。

2、模拟电路设计与调试：

  在模拟电路设计与调试中，MSO56B示波器可以用来测量放大器、滤波器等模拟电路的电压增益、带宽和失真度等参数。通过触发功能，用户可以稳定地捕获到模拟电路中的特定信号片段，从而实现对模拟电路的精确分析和调试。

3、电源设计与测试：

  在电源设计与测试中，MSO56B示波器可以用来测量电源的输出电压、纹波和效率等参数。通过触发功能，用户可以准确地捕获到电源输出的特定波形片段，从而实现对电源性能的精确评估和优化。

4、嵌入式系统开发：

  在嵌入式系统开发中，MSO56B示波器可以用来测量嵌入式系统中各种传感器和执行器的电压信号。通过触发功能，用户可以稳定地捕获到嵌入式系统中的特定信号片段，从而实现对嵌入式系统的精确调试和优化。

5、汽车电子测试：

  在汽车电子测试中，MSO56B示波器可以用来测量汽车电子系统中的电压信号，如CAN总线信号和传感器信号等。通过触发功能，用户可以准确地捕获到汽车电子系统中的特定信号片段，从而实现对汽车电子系统的精确分析和调试。

五、触发功能的优势与挑战

1、优势：

  多种触发类型：MSO56B示波器提供了多种触发类型，可以满足不同信号特性的测量需求。

  高精度触发：MSO56B示波器的触发功能具有高精度和高稳定性，能够准确地捕获到特定信号片段。

  易用性：MSO56B示波器的触发设置界面直观易懂，用户可以方便地进行触发条件的设置和优化。

2、挑战：

  复杂信号环境下的触发稳定性：在复杂信号环境中，如何保持触发的稳定性和准确性是一个挑战。用户需要根据被测信号的特点和测量需求进行细致的触发设置和优化。

  噪声干扰：噪声可能会对触发功能产生干扰，导致误触发或漏触发。用户需要采取适当的噪声抑制措施来降低噪声的影响。

MSO56B示波器的触发功能是其核心功能之一，具有多种触发类型、高精度触发和易用性等优点。在多个应用场景中，MSO56B示波器的触发功能都发挥着重要作用。然而，在复杂信号环境和噪声干扰下，触发功能的稳定性和准确性也面临一定的挑战。因此，用户需要充分了解MSO56B示波器的触发功能，并根据被测信号的特点和测量需求进行合理的触发设置与优化。

文章来源测试仪器
