2024-12-09

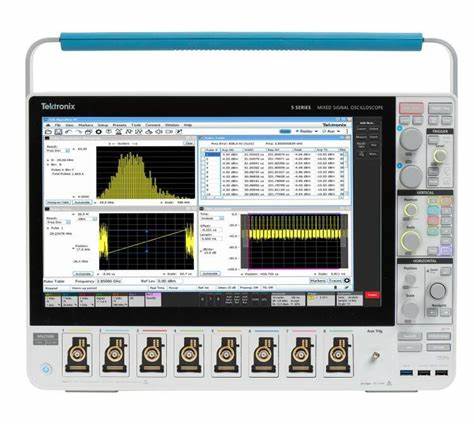

MSO54B示波器是泰克公司推出的一款高性能混合信号示波器。它具备4个模拟通道和16个数字通道，支持同时测试和分析模拟信号与数字信号。MSO54B示波器拥有高达6.25GS/s的采样率和最高2GHz的带宽，能够精确捕获高速信号细节。其大屏幕显示器和丰富的测量分析工具，使得测试结果更加直观易懂。此外，MSO54B还支持多种数据导出和共享方式，方便用户进行数据分析和报告编制。
1、产品概述：
- 5系列MSO是一款高性能的混合信号示波器，适用于多种应用场景，如嵌入式系统、汽车电子、电源设计等。
- MSO54B是5系列中的4通道型号，提供了优异的信号查看和分析能力。
2、输入通道与性能：
- MSO54B配备4个FlexChannel输入，每个通道可以配置为1个模拟通道或8个数字逻辑输入。
- 模拟通道带宽可选350MHz、500MHz、1GHz或2GHz（可升级），采样率高达6.25GS/s，记录长度为62.5M点（可升级至125M点）。
3、显示与用户界面：
- 采用15.6英寸高清（1920x1080）触摸屏，提供极佳的视觉体验。
- 创新的堆叠显示模式，允许用户同时查看多个信号，同时保持最大ADC分辨率。
4、触发与分析功能：
- 支持多种触发类型，包括边沿、脉宽、欠幅脉冲等，以及高级的可视触发功能。
- 提供丰富的分析工具，如光标测量、自动测量、FFT分析等，以及高级抖动和眼图分析选件。
5、串行总线触发与解码：
- 支持多种串行总线的触发、解码和分析，如I2C、SPI、CAN、USB等。
- 提供串行一致性测试选件，用于验证高速串行总线的符合性。
6、任意波形/函数发生器：
- 选配的任意波形/函数发生器可生成多种波形，包括正弦波、方波、脉冲波等，最高输出频率可达50MHz。
- 集成4位数字电压表和8位触发频率计数器，提供额外的测量功能。
7、MSO54B示波器连接与远程控制：
- 提供多个USB端口、LAN端口、显示器端口等，方便与其他设备连接。
- 支持通过标准网络浏览器进行远程控制，提高协作效率。
8、高级特性：
- 采用TekVPI探头接口，提供简便的探头连接和控制。
- IsoVu隔离测量系统可在存在大共模电压时准确解析高带宽差分信号。
9、选件与升级：
- 提供多种选件和升级选项，如增加数字通道、模拟探头、延长保修等。
- 用户可根据需求灵活配置仪器，满足不同的测量需求。
10、物理与环境规格：
- 仪器尺寸为309mm（高）x 454mm（宽）x 204mm（深），重量小于11.4公斤。
- 工作温度范围为0°C至+50°C，存储温度范围为-20°C至+60°C。
以上数据详细阐述了MSO54B示波器的技术规格、功能特性、用户界面、触发与分析能力、串行总线支持、连接与远程控制、高级特性、选件与升级以及物理与环境规格等方面的内容。通过这份手册，用户可以全面了解MSO54B的性能和优势，为选择合适的测量工具提供有力支持。
