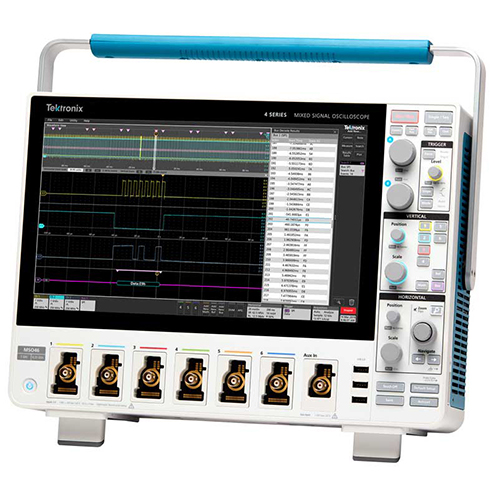

泰克MSO46混合信号示波器的垂直系统具有高分辨率，可达16位（高分辨率模式下），确保信号的精细捕捉。水平系统则具备高采样率，实时采样率高达6.25GS/s，能准确记录高速信号。两者结合，为用户提供卓越的信号测量与分析能力。以下是关于这两个系统的详细介绍：

1、垂直系统：

   - 模拟通道：

     - 带宽：提供多种带宽选项，包括200MHz、350MHz、500MHz、1GHz和1.5GHz，满足不同应用需求。

     - 输入阻抗：提供50Ω和1MΩ两种输入阻抗选择，以适应不同测试场景。

     - 输入灵敏度范围：支持从500 µV/div到10V/div（1MΩ）和500 µV/div到1V/div（50Ω）的广泛范围。

     - 最大输入电压：对于1MΩ输入阻抗，最大输入电压可达300V RMS，确保安全测试。

   - 数字通道：

     - 通道数量：每个FlexChannel输入可配置为8个数字输入，最大支持48个数字通道（MSO46型号）。

     - 垂直分辨率：1位，可检测的最小脉宽为1ns，阈值范围±40V，输入动态范围高达30V pp（Fin≤200MHz）。

2、水平系统：

   - 时基范围：提供从200ps/div到1,000s/div的广泛时基范围，满足从高速信号到慢速信号的测量需求。

   - 采样速率范围：实时采样速率高达6.25GS/s，内插采样速率可达500GS/s，确保高时间分辨率。

   - 记录长度：标配31.25M点，可选配扩展至62.5M点，支持长时间信号采集。

   - 时基精度：±2.5x10^-6（在任何≥1 ms的时间间隔上），确保测量准确性。

   - 触发系统：提供多种触发类型，包括边沿触发、脉宽触发、窗口触发等，以及高级的可视触发功能，帮助用户快速定位关心的事件。

整体总结：

泰克MSO46混合信号示波器的垂直系统提供了高性能的模拟和数字通道，支持广泛的输入范围和灵敏度，确保在不同测试场景下的准确性和安全性。水平系统则提供了高精度的时基和采样速率，以及长时间的记录能力，满足从高速到低速信号的全面测量需求。同时，丰富的触发类型和高级的可视触发功能进一步提升了用户的测试效率和准确性。
