2024-12-24

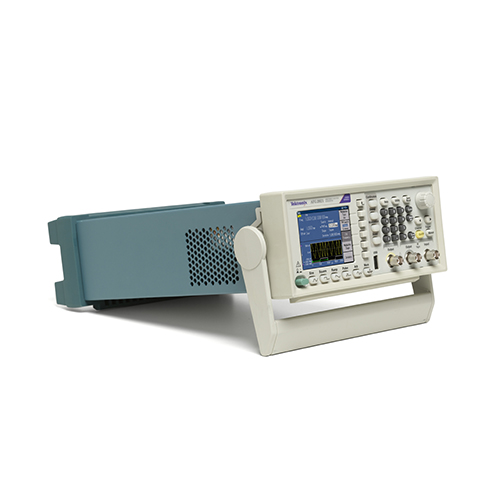

泰克AFG2021任意波形/函数发生器是一款高性能、多功能的测试设备，其技术特点、参数及附件的详细信息如下所述。
一、技术特点
1、高精度与高性能
AFG2021具备20MHz的正弦波输出能力，满足大多数电子测试和设计需求。
14位的垂直分辨率和250MS/s的采样率，确保了高保真信号的生成，适用于复杂信号的创建和分析。
2、直观的用户界面
3.5英寸的大型彩色TFT屏幕，能够同时显示图形和数字波形信息，便于用户直观了解信号特性。
创新的用户界面设计，使用户能够快速进入设置和运行功能，缩短设置和评估时间。
3、丰富的波形和调制功能
支持12种标准波形，包括正弦波、方波、脉冲波、锯齿波、噪声等，满足多种测试需求。
内置调制模式、噪声发生器模式、突发模式和扫描模式，提高测试的通用性和灵活性。
4、大容量存储和扩展功能
标配4 × 128 kS内存，支持USB存储扩展功能，提供充足的容量来定义复杂波形。
可通过USB主控端口将定制波形或仪器设置保存到U盘中，方便数据管理和重用。
5、远程控制和编程能力
标配USB远程控制端口和USB闪存端口，支持远程控制和波形下载。
可选配GPIB和LAN接口，实现更广泛的连接和远程控制选项。
6、紧凑的外形和机架安装能力
AFG2021采用2U高度和半机架宽度的设计，便于堆叠在其他台式仪器上，节约工作台空间。
支持机架安装，为自动测试系统提供了完美的解决方案。
7、高效的软件支持
标配ArbExpress软件，用于快速创建波形并将其导入AFG2021，满足定制激励要求。
标配SignalExpress软件，支持基本仪器控制、数据记录和分析，提高工作效率。
二、技术参数
1、波形类型
正弦波：1 μHz至20MHz（突发模式下1 μHz至10MHz）
方波：1 μHz至10MHz
脉冲波：1 mHz至10MHz
锯齿波：1 μHz至200kHz
其他波形：噪声、DC、Sin(x)/x、高斯、Lorentz、指数上升、指数衰落和Haversine等
2、输出特性
有效最大频率输出：20MHz
幅度平坦度：<5MHz ±0.15 dB，5MHz至20MHz ±0.3 dB
谐波失真：10Hz至20kHz<70dBc，20kHz至1MHz <60dBc，1MHz至10MHz <50dBc，10MHz至20MHz <40dBc
THD：<0.2%（10Hz至20kHz，1 Vpp）
杂散信号：10Hz至1MHz<60dBc，1MHz至20MHz <50dBc
3、存储和扩展
内存：4个波形，采样率2至128k，250MS/s垂直分辨率14位
USB存储扩展功能，提供充足的容量来定义复杂波形
4、其他参数
上升/下降时间：≤20 ns（对于任意波形）
抖动（RMS）：4 ns（对于任意波形）
幅度范围：50Ω负荷下10mVpp至10 Vpp，开路下20mVpp至20 Vpp
精度：±（设置值的1%+1mV），（1kHz正弦波形，0 V偏置，>10mVpp幅度）
分辨率：0.1mVpp，0.1mVRMS，1mV，0.1 dBm（仅正弦波）
三、附件与可选配件
1、标配附件
ArbExpress波形创建和编辑工具软件光盘及使用说明
LUSB电缆
电源线（根据所选电源电压和频率配置）
快速入门用户手册和技术规格手册等文档
2、可选配件
GPIB接口电缆：用于实现与计算机的GPIB通信，方便远程控制和数据传输。
LAN接口卡：提供LAN连接功能，支持通过网络进行远程控制和数据传输。
机架安装套件：用于将AFG2021安装在机架上，方便集成到自动测试系统中。
保险丝适配器：用于保护输出电路，防止在输出或输入连接器上施加过高的直流或交流电压时损坏仪器。
BNC电缆和终接器：用于连接测试设备和被测电路，确保信号传输的准确性和稳定性。
四、应用场景
泰克AFG2021任意波形/函数发生器广泛应用于电子测试和设计、传感器仿真、教育和培训、功能测试以及系统集成等领域。其高精度、高性能和多功能性使其成为专业人士和学生们的好的选择。无论是进行复杂的信号生成还是进行精密的信号测量和分析，AFG2021都能够提供稳定、高质量的信号源，满足各种测试需求。
泰克AFG2021任意波形/函数发生器以其卓越的技术特点、丰富的参数配置以及全面的附件和可选配件，为用户提供了高效、灵活和可靠的测试解决方案。无论是对于电子工程师、研发人员还是教育工作者来说，AFG2021都是一款不可或缺的测试设备。
