2024-12-23

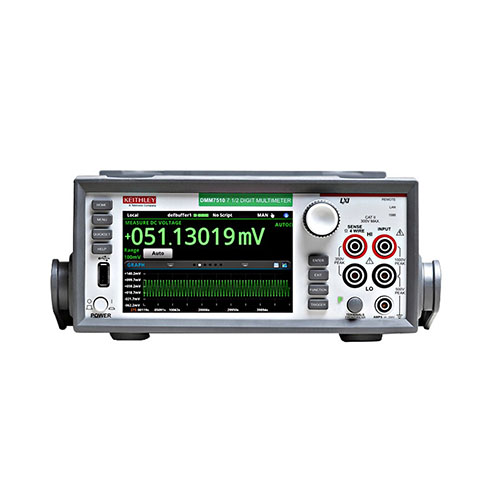

DMM7510是一款7位半图形采样数字万用表（DMM），由吉时利（Keithley）公司制造，它集高精度、高分辨率数字万用表、图形触摸屏显示器和高速、高分辨率数字化器于一身，是业界首款图形采样万用表。以下是DMM7510七位半数采万用表的技术规格介绍：
一、基本技术规格
1、显示精度
* 7.5位数字显示，提供高精度和高分辨率的测量结果。
* 分辨率高达18位，确保测量结果的精细度。
2、测量范围
* 宽广的测量范围，能够测量电压、电流、电阻等多种电学量。
* 电压测量范围通常包括直流电压和交流电压，覆盖从微伏到数千伏的广泛范围。
* 电流测量范围包括直流电流和交流电流，从纳安到安培级别。
* 电阻测量范围覆盖从毫欧到兆欧的广泛阻值。
3、采样率
* 采样率高达1MS/s（每秒100万个样点），能够迅速捕捉电压、电流等参数的变化。
* 高采样率使得DMM7510能够捕获和分析瞬态信号，满足动态测试需求。
4、精度
* 一年内的直流电压精度为0.0014%（14ppm）。
* 直流电流精度为0.0060%（60ppm）。
* 电阻精度为0.0024%（24ppm）。
二、吉时利7510数字万用表测量特性
1、灵敏度
* 直流电压灵敏度高达10nV，能够测量非常微弱的电压信号。
* 电流灵敏度为1pA，适用于超低电流的测量。
* 电阻灵敏度为0.1μΩ，能够精确测量微小的电阻变化。
2、噪声性能
* 具有低噪声输入级和32位A-D转换器，确保测量结果的精确性。
* 低噪声特性使得DMM7510在测量微弱信号时具有更高的信噪比和更准确的测量结果。
3、自动校准
* 内部自动校准功能，通过最大限度地减少温度和时间漂移来提高测量的准确性和稳定性。
* 自动校准功能简化了校准过程，降低了校准成本，提高了工作效率。
4、测量模式
* 支持连续测量、单一测量、峰值检测和保持测量等多种测量模式。
* 多种测量模式适应不同的测试需求，提高了测量的灵活性和准确性。
三、数据存储与分析
1、存储容量
* 标准模式下可存储超过1100万个读数。
* 压缩模式下可存储2750万个读数，便于存储和分析大量数据。
2、数据导出
* 支持通过USB、LAN等接口将测量数据导出到计算机或其他外部设备。
* 数据导出功能使得用户可以方便地将测量数据用于后续的分析和处理。
3、波形捕获
* 能够捕获复杂的波形曲线，研究长期稳定性或记录环境和使用寿命测试数据。
* 波形捕获功能使得DMM7510在信号处理和分析方面具有更高的灵活性。
四、吉时利7510接口与连接
1、接口类型
* 配备GPIB、USB以及与LXI兼容的LAN接口等多种接口类型。
* 多种接口类型为用户提供了更多的数据传输和控制选择，方便与其他设备进行集成和通信。
2、远程控制与自动化测试
* 支持远程控制功能，用户可以通过计算机或其他设备远程操控仪器。
* 远程控制功能使得DMM7510能够与其他测试设备集成在一起，实现自动化测试和控制流程。
五、用户界面与操作
1、触摸屏显示器
* 5英寸高分辨率触摸屏界面，直观易用的菜单和操作界面。
* 触摸屏显示器使得用户可以方便地设置和操作仪器，提高了工作效率。
2、操作便捷性
* 人性化设计，使得用户可以轻松地进行各种设置和操作。
* 提供双指缩放功能，便于用户查看和分析详细的波形和数据曲线。
六、应用与优势
1、应用领域
* 广泛应用于实验室、工厂、学校等领域的电子设备测试和测量中。
* 适用于各种电子测量和实验室应用，如物联网模块、低功耗器件、低功耗IC电流分析、电压稳定性测量等。
2、优势
* 高精度和高分辨率的测量结果确保了测量的准确性和可靠性。
* 高速采样率和波形捕获功能使得DMM7510能够实时捕捉和分析动态信号。
* 大容量数据存储和导出功能便于用户存储和分析大量数据。
* 多种接口类型和远程控制功能提高了仪器的灵活性和可扩展性。
七、维护与保养
1、定期校准
* 定期对DMM7510进行校准，以确保测量结果的准确性和可靠性。
* 校准过程应遵循仪器说明书中的校准步骤和方法。
2、清洁与保养
* 定期清洁万用表的外观和内部部件，以确保其正常工作。
* 使用柔软的布料和清洁剂进行清洁，避免使用腐蚀性或研磨性清洁剂。
3、存储与运输
* 在存储和运输过程中，确保DMM7510处于关闭状态，并妥善包装以防止损坏。
* 避免将万用表暴露在极端温度或湿度环境中，以免影响其性能和寿命。
八、总结
DMM7510七位半数采万用表以其高精度、高分辨率、高速采样率以及丰富的测量特性和应用优势，成为电子测量领域的佼佼者。无论是在科学研究、产品研发、生产制造还是维护维修领域，DMM7510都能提供无与伦比的测量解决方案。通过深入了解其技术规格和应用领域，用户可以充分发挥其优势并提高工作效率。
